Монтаж кровли: этапы и технологии

Монтаж кровли – обязательная составляющая возведения любого здания и один из самых ответственных этапов строительства. Это сложный процесс, который состоит из нескольких этапов – устройство стропильной системы, обрешетки, монтаж кровельного покрытия и изоляционных материалов. Также могут монтироваться мансардные окна, устройства для отвода дыма и вентиляции, снегозадержатели, функциональные и декоративные кровельные аксессуары.

Виды кровли и особенности монтажа

Кровли делятся на 2 основных вида – плоские и скатные. Для плоских кровель используют рулонные или жидкие материалы, которые монтируются на сплошное основание, монтаж кровли выполняется профессионалами с применением специализированного оборудования. Скатные кровли отличаются разнообразием конструкций, подразделяются на:

• односкатные;
• двускатные – обычные и ломаные (мансардные);
• четырехскатные (вальмовые) – с двумя треугольными и двум трапециевидными скатами;
• полувальмовые, занимают промежуточное положение между двускатными и четырехскатными;
• шатровые, в форме пирамиды с разным количеством граней, чаше всего четырехгранной;
• шпилеобразные, от шатровых отличаются тем, что вытянуты вверх;
• многощипцовые, сложной конструкции, образованные соединением многочисленных скатов. Обычно используются в многоуровневых сооружениях, домах с пристройками, флигелями;
• сводчатые, с криволинейными, обычно дугообразными скатами;
• круглые купольные и конические.

Чем сложнее конфигурация крыши, тем сложнее монтаж кровли, в особенности стропильной системы, конструкция которой зависит от типа кровли. Кровельные материалы также нужно выбирать с учетом конфигурации кровли. Листовые металлические покрытия (металлочерепица, профнастил, фальцевая кровля) лучше всего подходят для крыш с прямоугольными скатами большой площади – односкатных, двускатных, мансардных. При их использовании на трапециевидных, треугольных скатах образуется много отходов, рациональнее покрывать такие крыши штучными материалами (натуральная керамическая черепица, кровельный сланец). Гибкая битумная черепица – универсальный материал, особенно удобный на крышах сложной формы (многощипцовых) и с криволинейными скатами (сводчатых, купольных, конусных).

Подготовительные работы перед монтажом крыши

Строительство крыши начинается после возведения стен в соответствии с проектом. При проектировании крыши и подготовке к монтажу необходимо:

• определиться с ее типом;
• определить угол наклона скатов с учетом климатических условий (снеговой нагрузки) и выбранного кровельного материала;
• с учетом кровельного материала выбрать тип обрешетки, толщину/сечение, шаг (для разреженной);
• выполнить расчет стропильной системы. Сечение стропил (от 40х150 до 100х250 мм) подбирается с учетом нагрузки (веса обрешетки и кровельного материала, ожидаемой снеговой нагрузки), а также толщины утеплителя (для утепленных кровель). Шаг монтажа стропил зависит от их сечения и длины, также стоит учесть размеры утеплителя;
• рассчитать необходимое количество кровельного материала с учетом отходов. Например, купить керамическую черепицу стоит с запасом 5-10% (бой, подрезка).

После выполнения расчетов и закупки всех нужных материалов необходимо подготовить инструменты, позаботиться о соблюдении техники безопасности (защитить кровельщиков от возможного падения с высоты, людей внизу – от травмирования падающими материалами, инструментами).

К подготовительным работам также относятся распаковка кровельного материала, раскрой (подрезка), организация подъема на крышу (технология зависит от высоты постройки, наклона скатов, материала). Листовые материалы могут подниматься поштучно или пакетами в коробах, керамическая, сланцевая черепица и другие штучные материалы раскладываются небольшими стопками на разных участках крыши. Подготовительные работы с кровельным материалом выполняются уже после монтажа стропильной системы и обрешетки.

Этапы монтажа кровли: пошаговое руководство

Технология выполнения кровельных работ может варьироваться в зависимости от типа кровли и кровельного материала, но последовательность монтажа кровли в большинстве случаев одинаковая – установка стропильной системы, гидроизоляция, монтаж контробрешетки и обрешетки, монтаж финишного покрытия, теплоизоляция изнутри. А начинается монтаж крыши с подготовки к установке стропил.

Монтаж мауэрлата

Мауэрлат связывает кровельную систему с несущими стенами, обеспечивает равномерное распределение нагрузки и служит опорой для стропил. В зависимости от материала стен подстропильный брус может иметь разные модификации:

• в домах из искусственного камня (кирпича, строительных блоков, легкого бетона) по верху стен заливается монолитный бетонный армопояс с закладными шпильками для крепления мауэрлата – бруса 150х150;
• в домах из бревен, бруса мауэрлатом служит верхний венец;
• в каркасных домах функцию подстропильного бруса выполняет верхняя обвязка.

Сборка стропильной системы

В каменных домах осуществляется жесткое крепление стропил к подстропильному брусу с помощью металлических уголков. Соединение стропил с мауэрлатом может выполняться 2 способами:

• с врубкой – в нижней части стропильной ноги вырезается фрагмент (прямоугольный треугольник) для обеспечения плотного прилегания к мауэрлату;
• без врубки – дополнительно используется опорный брус, подрезанный под углом, крепежный уголок располагается так, чтоб саморезы вошли и в стропило, и в опорный брус.

В деревянных домах соединение стропил с верхним венцом выполняется с применением скользящего крепежа. Крепление стропил к обвязке каркасного дома может выполняться с запилом или с применением подшивного бруска, с помощью уголков, скоб, вбитых под углом гвоздей.

Дополнительно каждая стропильная нога чуть выше места соединения с мауэрлатом обвязывается проволокой диаметром 4 мм, этот хомут посредством ерша или анкера связывается со стеной.

Верхнюю часть стропил необходимо соединить с коньковым прогоном. Стропила могут опираться на коньковый брус с запилом (врубкой) или без. Их попарное соединение между собой может осуществляться:

• встык с помощью деревянных или металлических накладных элементов;
• с врубкой и креплением болтами, шпильками, гвоздями, саморезами, которые проходят через оба элемента.

Такая стропильная система называется наслонной. Если уклон скатов больше 19°, возможен монтаж висячей стропильной системы без конькового прогона – верхние концы противостоящих стропил упираются друг в друга, а нижние соединяются горизонтальными затяжками.

При значительной длине ската (больше 6 м) могут использоваться дополнительные элементы для усиления стропильной системы:

• боковые прогоны, параллельные коньковому прогону и мауэрлатам;
• лежень – брус, параллельный коньковому прогону и расположенный под ним, в нижней плоскости стропильной системы;
• вертикальные стойки – подпорки для конькового и боковых прогонов;
• наклонные подкосы, которые соединяют стойки со стропилами;
• горизонтальные ригели, параллельные затяжкам, которые попарно соединяют противоположные стропила.

Такая технология монтажа крыши (стропильной системы) применяется для двускатных кровель, у разных видов скатных кровель конструкция стропильной системы различается:

• у односкатной состоит из двух мауэрлатов и опирающихся на них стропил, при расстоянии между несущими стенами более 4,5 м система усиливается лежнем и подкосами, более 6 м – лежнем, прогоном, стойками и подкосами;
• в мансардных крышах в местах излома скатов монтируются с опорой на стойки боковые прогоны, которые соединяют нижний ряд стропил с верхним. Нижняя часть стропильной системы наслонная, верхняя часть может быть наслонной (с коньковым прогоном) или висячей;
• важный элемент вальмовых, полувальмовых и шатровых крыш – диагональные стропила, которые идут от углов здания и сходятся вверху в одной точке (у шатровых кровель) или попарно у концов конькового прогона (у вальмовых). Между диагональными монтируются длинные центральные стропила и параллельные им нарожники разной длины, также могут использоваться различные элементы для усиления стропильной системы.

Гидроизоляция и контробрешетка

Когда стропильная система полностью собрана, выполняется гидроизоляция с применением рулонных материалов (пленки, мембраны). Гидроизоляционный материал должен соответствовать кровельному.

Важно! Технология монтажа крыши с покрытием из битумной черепицы имеет принципиальное отличие – роль гидроизоляции в такой кровельной системе играет подкладочный ковер, который монтируется поверх обрешетки. В прочих системах вначале выполняется гидроизоляция, затем монтаж контробрешетки и обрешетки.

Монтаж разных видов гидроизоляции для скатной кровли может иметь некоторые нюансы, поэтому необходимо следовать инструкции производителя. Ниже приведены ориентировочные рекомендации.

1. Вначале к лобовой доске по всей длине крепится кровельными гвоздями металлический или ПВХ капельник – планка для отвода лишней влаги. На него с небольшим отступом от внешнего края наклеивается двусторонняя клейкая лента из бутилкаучука.
2. Поверх капельника вдоль карниза раскатывается рулон гидроизоляции. Пленка (мембрана) должна слегка (до 2 см) провисать между стропилами и свисать по краям в сторону фронтонов. Нижняя кромка выравнивается по капельнику и фиксируется к нему с помощью двусторонней ленты. Для крепления к стропилам используется степлер.
3. Каждый ряд гидроизоляции фиксируется рейками контробрешетки.*
4. Полотнища гидроизоляции монтируются с горизонтальным и (при недостаточной длине рулонов) вертикальным нахлестом 10-15 см. Вертикальный нахлест необходимо выполнять на стропилах. Места нахлестов проклеиваются соединительной лентой.
5. На стыках треугольных скатов и в ендовах (внутренних углах кровли) вначале монтируется полоса гидроизоляции от верхнего до нижнего края стыка (хребта/ендовы). Гидроизоляция скатов выполняется поверх нее с перехлестом с обеих сторон примерно на 5 см и приклеиванием кромок двусторонней лентой.
6. Монтаж гидроизоляции в верхней точке кровли зависит от особенностей конька. Если он невентилируемый, полотнища монтируются с перегибом через конек и нахлестом. Если вентилируемый – с обеих сторон в верхней части скатов оставляют незакрытую полосу шириной 5- 10 см. Гидроизоляция конька в этом случае будет выполняться на этапе монтажа контробрешетки.
7. Во всех местах примыканий, вывода на крышу коммуникаций также выполняется нахлест и проклеивание лентой.

*Контробрешетка состоит из реек, которые монтируются над стропилами, дополнительно фиксируют гидроизоляцию и обеспечивают вентиляционный зазор. В отличие от стропил, контррейки не должны быть сплошными по всей длине, от карниза до конька. Используются рейки длиной 1,5-2 м, который крепятся с зазором 5 см для компенсации расширений древесины. Такой же зазор выдерживается между краями рядовой обрешетки и рейками диагональной обрешетки треугольных, трапециевидных скатов. При наличии ендовы необходимо оставлять зазор между ней и краями контрреек не менее 10 см. Контррейки прибиваются к стропилам оцинкованными гвоздями. При уклоне ската менее 22° рекомендуется прокладывать между рейками и гидроизоляцией уплотнительную ленту с двусторонним клеевым слоем.

Обрешетка

Обрешетка – это основание, на которое монтируется финишное покрытие кровли – черепица, профнастил и другие материалы. Она монтируется перпендикулярно стропилам и контробрешетке. Тип, шаг обрешетки зависит от кровельного материала, уклона скатов и климатических условий:

• наличие сплошной обрешетки (фанера, ОСП, доски, настеленные почти вплотную друг к другу, с зазором менее 1 см) является обязательным, если будет монтироваться гибкое покрытие – битумная черепица;
• шаг разреженной обрешетки под натуральную, цементно-песчаную черепицу, сланцевые пластины должен соответствовать размеру (длине) элементов, чтоб верхний и нижний края имели опору. При интенсивных ветровых нагрузках под сланцевую кровлю рекомендуется выполнять сплошную обрешетку;
• шаг обрешетки под листовые материалы зависит от их веса и уклона ската (для пологих шаг должен быть чаще).

Монтаж разреженной обрешетки начинается с крепления нижнего опорного бруса вдоль всего карнизного свеса. К его передней поверхности обычно прибивают карнизную вентиляционную ленту, но если позже будут монтироваться перфорированные софиты для подшивки кровли, можно обойтись без ленты. Потом на расстоянии 4 см от точки стыка стропил прибивается верхний брус обрешетки, выполняется разметка и монтаж остальных элементов с нужным шагом.

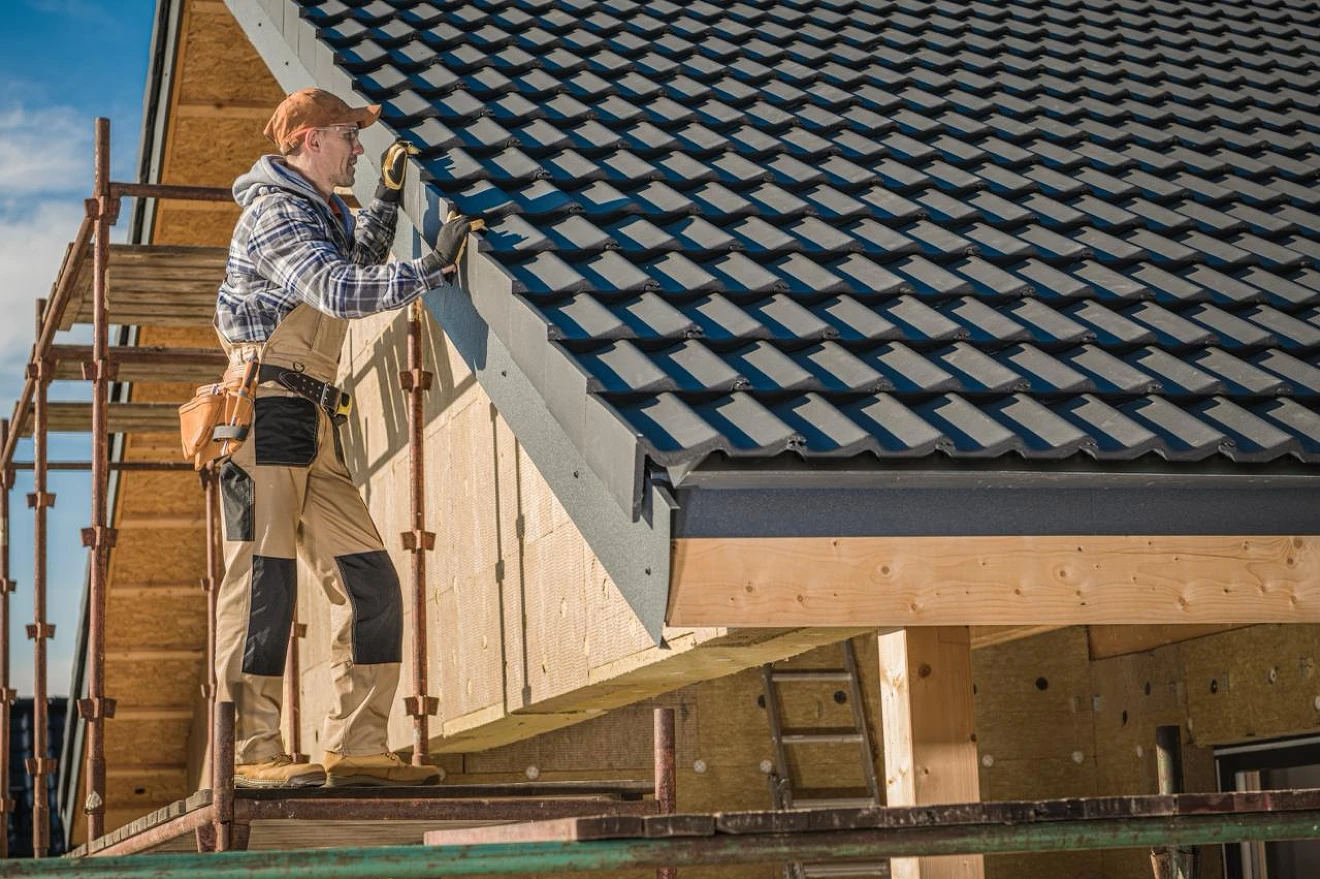

Монтаж кровельного покрытия

Разные кровельные материалы фиксируются к обрешетке с помощью механических креплений (кровельные гвозди, саморезы, скобы, кляммеры, проволока), крепление может быть скрытым или осуществляться через сквозные отверстия, которые должны тщательно герметизироваться. Битумная черепица монтируется клеевым способом. Технология монтажа различных кровельных материалов для скатных крыш в деталях описана в инструкциях производителей. Общие черты:

• укладка ведется горизонтальными рядам с продвижением от карнизного свеса вверх, к коньку;

• каждый элемент фиксируется в нескольких точках;

• обязательно выполняется нахлест соседних элементов, на пологих скатах величина нахлеста должна быть больше;

• производители некоторых кровельных материалов предлагают доборные, фасонные элементы, планки для оформления примыканий и краев. Их применение значительно упрощает монтаж кровли и повышает качество кровельных работ.

Утепление, подшивка

В жилом доме кровлю стоит утеплить для сокращения теплопотерь зимой и затрат на кондиционирование летом. Для утепления скатных кровель чаще всего используется минеральная (каменная) вата в плитах или рулонах. Ее укладывают между стропилами враспор – ширина плиты должна быть чуть больше расстояния между стропилами, тогда материал сожмется, распрямится и будет держаться без дополнительного крепления. Снизу утеплитель необходимо закрыть пароизоляционной мембраной, которая крепится к стропилам степлером, а места нахлеста полотен проклеиваются скотчем.

Утеплитель с пароизоляцией обычно закрывают вагонкой, фанерой и другими материалами, которые защищают их от механических повреждений и придают конструкции завершенный, эстетичный вид. Как правило, пароизоляция прижимается к стропилам рейками, а уже на них монтируется подшивка из досок, плит. Но возможно ее крепление и непосредственно к стропилам. Снаружи дома рекомендуется выполнить подшивку карнизных и фронтонных свесов софитами – это один из заключительных этапов монтажа кровли.

Когда лучше устанавливать крышу: сезонность работ

Кровельные работы довольно часто выполняются зимой – возведение стен к этому моменту завершается, прекращаются проливные дожди, которые препятствуют монтажу кровли. Летом световой день длиннее, но в сильную жару рабочим угрожает солнечный, тепловой удар. Монтаж стропильной системы, гидроизоляции, обрешетки можно выполнять круглый год. Металлическую кровлю, керамическую и минеральную (цементно-песчаную) черепицу, сланцевые пластины также можно монтировать в любой сезон. Мягкая черепица с АПП-модифицированным битумом при температуре ниже +5°С становится менее эластичной, ее монтаж лучше выполнять при устойчивых плюсовых температурах. СБС-модифицированный битум, напротив, плавится при нагревании, что может усложнить монтаж кровли из этой разновидности мягкой черепицы в сильную жару.

Помимо времени года возможность выполнения кровельных работ зависит от погодных условий:

• кровельщики предпочитают работать в диапазоне температур от -15 до +30°С, в сильный мороз или жару условия некомфортные. А если монтируется металлическая кровля, материалы могут обжигать даже через рукавицы;
• скорость ветра не должна превышать 15 м/с, а при монтаже листовых материалов с высокой парусностью – 10 м/с;
• на время дождя работы необходимо прекращать.

Также из соображений безопасности нельзя работать на крыше в грозу, гололед, в условиях ограниченной видимости (туман, метель).

Частые ошибки при монтаже кровли и как их избежать

Ошибки при монтаже кровли связаны с отступлением от проекта, неоправданной заменой материалов, крепежных элементов, нарушениями технологии. Распространенные ошибки:

• отсутствие армопояса поверх кладки из кирпича, блоков, незамкнутая конструкция армопояса в домах с распорной стропильной системой кровли;
• отсутствие слоя гидроизоляции между бетонным армопоясом и мауэрлатом;
• использование стропил меньшего сечения, чем требуется (нужен расчет);
• использование некондиционных пиломатериалов – с механическими дефектами, пораженных грибком, плохо просушенных, не обработанных антисептиками и антипиренами;
• неправильный выбор технологии соединения элементов стропильной системы, отсутствие усиления стойками, подкосами (конструкция стропильной системы подбирается с учетом расстояния между опорными стенами, протяженности скатов и других факторов);
• несоответствие шага стропил размерам утеплителя;
• неправильная последовательность слоев утепленной кровли (пароизоляция должна располагаться под утеплителем, со стороны помещения, а гидроизоляция – закрывать утеплитель сверху, на практике их часто меняют местами);
• неправильный выбор гидроизоляции для металлической кровли (рекомендованы супердиффузные мембраны для защиты от конденсата);
• малая величина нахлестов, недостаточно тщательное проклеивание стыков при монтаже гидроизоляции;
• устройство примыканий, проходов различных труб, антенн без специальных элементов (планок, фартуков) или их неправильный монтаж без качественной герметизации;
• отсутствие дополнительной гидроизоляции ендов;
• пренебрежение монтажом контробрешетки или недостаточная высота вентиляционного зазора (рекомендуется использовать рейки толщиной 40 мм);
• герметичное закрытие конька, хребтов, отсутствие зазоров или отверстий для вентиляции;
• замена предусмотренного проектом кровельного материала на другой (более массивный, требующий изменения шага обрешетки и пр.);
• нарушение технологии крепления (использование жесткого крепления там, где нужно скользящее, использование неоцинкованного крепежа, неправильный угол вхождения гвоздей, саморезов, уменьшение рекомендованного числа точек крепления и пр.).

Любые строительные работы, в том числе монтаж кровли, должны выполняться в соответствии с проектом, иначе ошибки неизбежны. Отступления от проекта необходимо согласовывать со специалистом. В частности, замена кровельного материала требует внесения корректив в конструкцию стропильной системы, обрешетки. Следует придерживаться технологии монтажа, рекомендованной производителем конкретного кровельного/гидроизоляционного материала, не экономить на количестве, качестве и размерах крепежных элементов, пиломатериалов.

Специалисты рекомендуют по возможности приступать к утеплению кровли через пару месяцев после монтажа покрытия. Если были допущены ошибки при гидроизоляции кровли, их проще будет выявить и устранить.

Заключение

Монтаж кровли состоит из множества взаимосвязанных этапов. Ошибки на любом из них могут привести к протечкам, повреждению покрытия или других элементов кровельной конструкции, сокращению срока ее службы, снижению эффективности теплоизоляции. Существует множество нюансов, связанных с монтажом стропильных систем разных видов кровли, укладкой кровельных материалов разных видов и брендов. Опытные профессионалы, специалисты компании Klinker Stone, которая предоставляет услуги по монтажу кровли в Киеве и других городах, учтут все эти нюансы и выполнят работы качественно, без ошибок, с гарантией.
